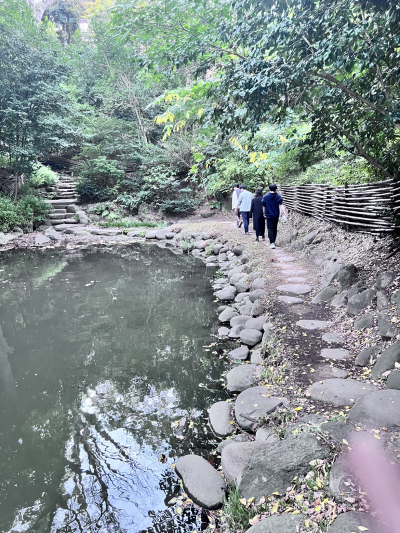

先週の実験で、三四郎池の水や様々な食品からDNAを抽出し、PCR増幅しました。本日は、Oxford Nanoporeという次世代シーケンサーで増幅したPCR産物をシーケンスしたデータを使って解析を行います。

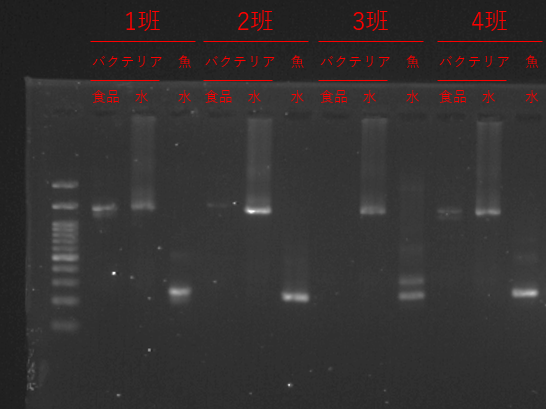

PCR増幅したサンプルリスト

本日のデータ解析のワークフローを以下に示します。

大雑把なデータ解析の流れとしては、 まずシーケンスデータの品質チェックをFastQCというツールを用いて行います。それから、コンピュータにインストールしたBLASTを使って、すべてのシーケンスデータをデータベースと照合させ、各リードがどの種と相同性があるかを調べます。それからMEGANを使ってBLASTのヒットを集計し、各サンプルに含まれていたバクテリアの種類を網羅的に解析します。

1班：塩辛

2班：キムチ

3班：チーズ

4班：チーズ

クオリティスコアQから、エラーの生じる確率 P(error) は下記のように計算されます。 (出典： https://bi.biopapyrus.jp/rnaseq/qc/fastq-quality-score.html )

• クオリティスコアが 10 ならば、シーケンシングエラーが生じる確率は 10.0% であるから、読み取られた塩基の信頼度は 90.0% 。
• クオリティスコアが 20 ならば、シーケンシングエラーが生じる確率は 1.0% であるから、読み取られた塩基の信頼度は 99.0% 。
• クオリティスコアが 30 ならば、シーケンシングエラーが生じる確率は 0.1% であるから、読み取られた塩基の信頼度は 99.9% 。

これからダウンロードするファイルを入れるディレクトリを作成し、その中にすべてのファイルをダウンロードする。とりあえずここではWindowsでダウンロードフォルダの中に「2023jissyu」というフォルダを作ったとします。（注意：今回使用するプログラムはフォルダ名が日本語になっていると正常動作しません。もし「C:\Users\XXX\Downloads\東大学生実験\2023jissyu」などとパスに日本語が含まれる場合は、「C:\Users\XXX\Downloads\2023jissyu」など途中に日本語フォルダを挟まないフォルダを作ってその中にダウンロードして下さい。OneDriveでダウンロードフォルダを同期させていると「C:\Users\XXX\ダウンロード」と日本語になっていることもあるので注意。）

• SeqKit

  https://bioinf.shenwei.me/seqkit/download/

  Windowsは「Windows amd64」の「seqkit_windows_amd64.exe.tar.gz」、Mac (Intel)は「seqkit_darwin_amd64.tar.gz」、Mac (M1, M2)は「seqkit_darwin_arm64.tar.gz」、Linuxは「seqkit_linux_amd64.tar.gz」をダウンロードする。

  WindowsではスタートメニューからPowerShellを起動してターミナルを開く。MacではLaunchpad→その他→ターミナルを起動する。

  ターミナルに下記のコマンドを入力し、seqkitを解凍する。

#ダウンロードしたディレクトリに移動する。
cd ~/Downloads/2023jissyu/

#ダウンロードしたファイルを解凍する。
tar vxf seqkit_windows_amd64.exe.tar.gz

• BLAST

  https://ftp.ncbi.nlm.nih.gov/blast/executables/blast+/2.12.0/

  Windowsは「ncbi-blast-2.12.0+-x64-win64.tar.gz」を、Macは「ncbi-blast-2.12.0+-x64-macosx.tar.gz」ダウンロードし、「2023jissyu」フォルダに移した後で、下記のコマンドを実行する。

#ダウンロードしたファイルを解凍する。
## Windows
tar vxf ncbi-blast-2.12.0+-x64-win64.tar.gz

## Mac
tar vxf ncbi-blast-2.12.0+-x64-macosx.tar.gz

• FastQC

  https://www.bioinformatics.babraham.ac.uk/projects/download.html#fastqc



  Windowsは「FastQC vX.XX.X (Win/Linux zip file)」をダウンロードし、「2023jissyu」フォルダに移した後で、下記のコマンドを実行する。

Expand-Archive -Path fastqc_v0.12.1.zip -DestinationPath .

Macは「FastQC vX.XX.X (Mac DMG image)」をダウンロードし、ダブルクリックしてイメージをマウントしておく。

- MEGAN

http://software-ab.cs.uni-tuebingen.de/download/megan6/welcome.html

Windowsは「MEGAN6 Community Edition installers」の「MEGAN_Community_windows-x64_6_XX_X.exe」をダウンロードし、ダウンロードしたファイルをクリックorダブルクリックしてインストーラーを起動する。

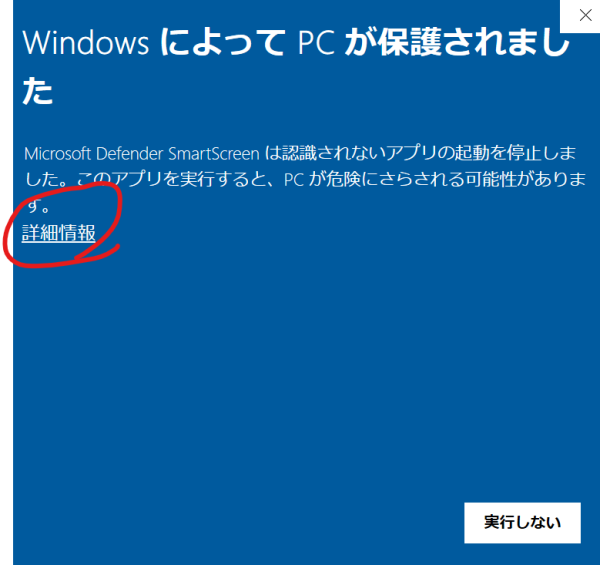

下記の画面が出たら「詳細情報」を開いて

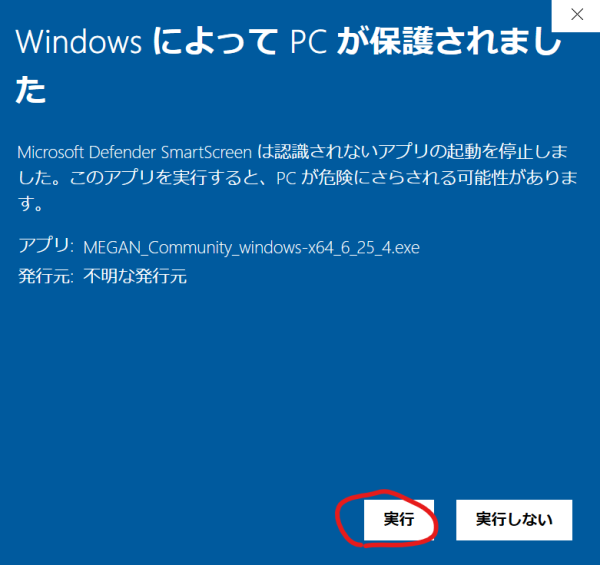

「実行」をクリックする。

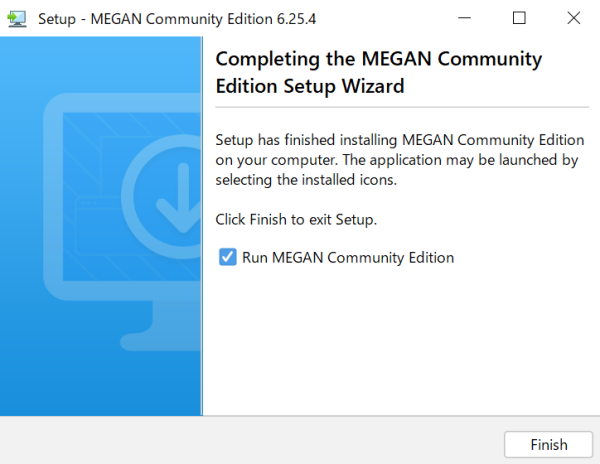

インストーラーに従い、「次へ」を押してインストールを完了する。

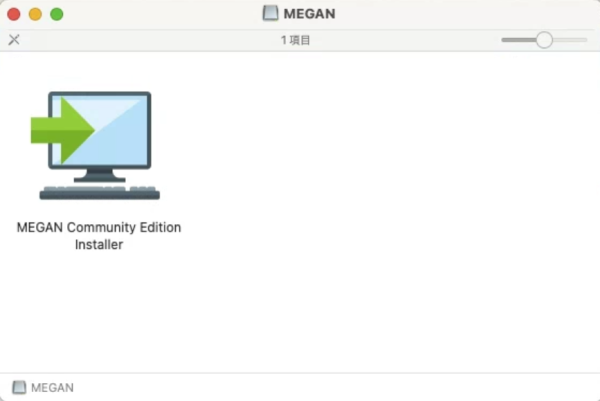

Macは「MEGAN_Community_macos_6_XX_X.dmg」をダウンロードし、ダウンロードしたファイルをダブルクリックしてディスクイメージをマウントし、インストーラーをダブルクリックして起動する。

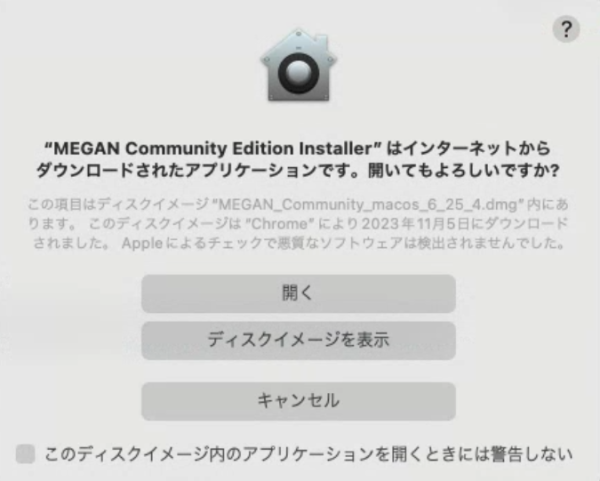

開いて良いか聞かれたら「開く」を押す。

• 16S rRNA、18S rRNA、ミトコンドリア、葉緑体等のメタバーコーディングで使用される領域をまとめたFASTAファイルをダウンロードして各自OSの機能でzipファイルを解凍し、中身のsilva-SSU-LSU_PR2_NCBI-16S-mito-plastid_2023-04-18_rename_mitofish-2023-11-07.fastaを「2023jissyu」フォルダにコピーしておく。

http://suikou.fs.a.u-tokyo.ac.jp/yosh_data/2023jissyu/silva-SSU-LSU_PR2_NCBI-16S-mito-plastid_2023-04-18_rename_mitofish-2023-11-07.fasta.zip

このファイルは、NCBI blast database (ミトコンドリア、葉緑体)、PR2（18S rRNAなど）、SILVA（16S rRNA, 23S rRNA）、MitoFish (MiFish用12S rRNA)をマージして作ったもの。具体的には下記のファイルをマージ。

https://ftp.ncbi.nlm.nih.gov/blast/db/ から16S_ribosomal_RNA、LSU_prokaryote_rRNA、mito

http://ftp.ncbi.nih.gov/refseq/release/plastid/ からplastid.*.genomic.fna.gz

https://github.com/pr2database/pr2database/releases/download/v4.14.0/pr2_version_4.14.0_SSU_taxo_long.fasta.gz

https://www.arb-silva.de/fileadmin/silva_databases/current/Exports/SILVA_138.1_LSURef_NR99_tax_silva_trunc.fasta.gz

https://www.arb-silva.de/fileadmin/silva_databases/current/Exports/SILVA_138.1_SSURef_NR99_tax_silva_trunc.fasta.gz

http://mitofish.aori.u-tokyo.ac.jp/species/detail/download/?filename=download%2F/complete_partial_mitogenomes.zip

• Nanoporeのシーケンスデータ ・・・メタゲノムとeDNAのデータが入っています。

  http://suikou.fs.a.u-tokyo.ac.jp/yosh_data/2023jissyu/2023nanopore.zip

  zipファイルを解凍し、中身のgroupX_XXX.fqファイルを「2023jissyu」フォルダにコピーしておく。

  ・ eDNA解析: groupX-fish-water.fqのファイルを使用

  ・ メタゲノム解析（水・食品）: groupX-bacteria-xxxx.fqのファイルを使用

FastQCは主にIllumina用のクオリティチェックツールなので、Nanoporeのデータに対しては適切な評価ができておらず、評価値の〇×は気にしなくてよいです。

• Windows

  解凍したFastQCのフォルダの中のrun_fastqc.batを実行する。

• Mac

  dmgファイルを開いて、FASTQCを実行すると、下記のエラーが出ると思う。



  一度「キャンセル」して、「システム環境設定」を開き、



  「セキュリティとプライバシー」を開き、「このまま開く」をクリックしてFastQCを開く。



• Linux

cd ~/Downloads/FastQC/
chmod 755 fastqc
./fastqc

Ctrlキーを押しながらクリックすれば、複数のファイルを一度に選択できるので、必要なファイルを選択して開く。(ただし一度に複数選択するとメモリーエラーで落ちたりするので、その場合は一つずつ開くこと。）

結果のタブを開いてみると、次のようなQC結果が見られる。

Nanoporeのデータだとクオリティスコア10強(精度90%強)となるはずですが、リード全体のクオリティは比較的正しく計算できるみたいだけど、塩基ごとのクオリティはあまり正確ではなく、実際の塩基精度とは乖離があるようです。(ナノポアでQ20と出ていても、実際はQ12.5程度。https://labs.epi2me.io/quality-scores/)

リード長の分布が想定される長さになっているかなども確認すること。 (バクテリア16S全長は1.5 kbp程度、魚類ミトコンドリア16Sは600 bp程度、魚類ミトコンドリア12S MiFishは200 bp強)

FASTQファイルをメモ帳などで開いてみると次のように表示されます。

FASTQ形式は 塩基配列とクオリティが両方含まれるファイル形式になりますが、BLASTのプログラムはFASTQ形式では入力ファイルとして受け付けてくれません。BLASTが対応しているのは、塩基配列だけの情報であるFASTA形式になります。

FASTA形式は1つのシーケンスにつき、「>」 で始まる1行のヘッダ行と、2行目以降のACGTのシーケンス文字列で構成されます。

そこで、まずFASTQのクオリティを削除して、FASTA形式に変換します。

./seqkit fq2fa input_file.fastq -o output_file.fasta

input_file.fastq, output_file.fastaは適当に変更すること。

makeblastdbコマンドによってBLASTのデータベースを作成します。ターミナルで下記のように入力します。

#Blastデータベースを作成
./ncbi-blast-2.12.0+/bin/makeblastdb -in silva-SSU-LSU_PR2_NCBI-16S-mito-plastid_2023-04-18_rename_mitofish-2023-11-07.fasta -dbtype nucl

-in には入力となるFASTAファイルを指定します。

-dbtype はFASTAファイルがDNA配列であれば「nucl」、アミノ酸配列であれば「prot」を指定します。

FASTA形式に変換したシーケンスデータをクエリーとして、バクテリア16SデータベースもしくはMitoFishデータベースで相同性検索を行います。ターミナルで次のように入力してください。

./ncbi-blast-2.12.0+/bin/blastn -db silva-SSU-LSU_PR2_NCBI-16S-mito-plastid_2023-04-18_rename_mitofish-2023-11-07.fasta -query input.fasta -num_threads 16 -out input.fasta.blastn

-db には、BLASTデータベースファイルのprefixを指定します。今回の場合は元となったSILVAもしくはMitoFishのFASTAファイルを指定すれば良いです。

-query にはデータベースに対して相同性検索を行いたい問い合わせ配列が含まれるFASTAファイルを指定します。ここではFASTA形式に変換したシーケンスデータを指定します。(ファイル名は適宜変更すること。)

-num_threads には並列計算時に使用するCPUの数を指定します。自分のPCで計算するときは、各自のPCに合わせて設定すること。

-out には出力ファイルの名前を書く。(拡張子はMEGANに読み込ませるために「.blastn」とし、ファイル名は出来れば「入力FASTAファイル名」＋「.blastn」としておくとMEGANがFASTAファイルを認識してくれて情報がリッチになる。)

下記のように入力すると、結果ファイルの中身を先頭30行だけ見ることが出来ます。

## Windows (PowerShell)の場合
Get-Content -head 30 input.fasta.blastn

## Mac/Linuxの場合
head -n 30 input.fasta.blastn

# input.fasta.blastn は適当なファイル名に変更します。

1．MEGANではLowest Common Ancestor (LCA)法によってtaxon (分類群)を推測している。LCA法とは、1つのリードがデータベース中の複数の配列にヒットした場合、ヒットした配列に共通の分類群を求める方法です。　http://bio4j.com/blog/2012/02/finding-the-lowest-common-ancestor-of-a-set-of-ncbi-taxonomy-nodes-with-bio4j/ ただ、MEGANのデフォルト値はIlluminaシーケンサー用(精度99.9%)に設定されているので、ナノポアのように80～90%程度の精度では変更する必要があります。

2．インストールしたMEGANを起動します。

3．MEGANが起動したら、「File」→「Import From BLAST」からBLAST結果を開きます。

4．ダイアログ右上のボタンをクリックして、BLASTの結果ファイルを選択し、「Open」をクリックします。(複数ファイルを選択できますが、結果がマージされてしまうので、ファイルを一つだけ選択します。}

5．「LCA Params」タブを開いて、Top Percent: の値を0.5に変更しておきます。このパラメータは、BLASTの結果の中で最もスコアの高いトップヒットからどの程度離れたヒットまで使用するかの閾値になります。ナノポアではシーケンス精度が悪く、無関係な生物も似たようなスコアでヒットしてしまうため、ほぼトップヒットしか使わないように厳しめに閾値を設定しておきます。それから、Min Score: の値をバクテリア16Sではリード長が1500bp程度なので1000、魚類16Sではリード長が600bp程度なので300、魚類12Sではリード長が200bp程度なので100などと指定し、スコアの低いリードをトリミングします。「Apply」を押すとファイルを読み込みます。

6．結果が表示されたら、 種名まで表示するために、「Rank」→「Species」を選択します。

　　　　　　　　　　　　　　　　　　↓

7．マウスホイールで拡大・縮小できます。もしくはメニューバーの下記のボタンをクリックしても拡大できます。

8．各生物種に割り当てられたBLASTの生データを見たい場合、ノードを右クリックし、「Inspector」を開けば見れます。本当にその生物はいるのか確認したくなった時などに、アライメント長や塩基配列そのものを確認するのに便利です。

9．BLASTファイルを読み込むときに設定したLCAのパラメータを後から変更したい場合は、「Options」→「Change LCA Parameters」から可能です。

10．MEGANで複数サンプルを比較する場合は、blastnファイルを複数回開いたら、開いたウィンドウをそのままにした状態で、「File」→「Compare」とクリックして比較したいサンプルを選択し、「Apply」をクリックします。

11．複数結果の表示を変更する場合、円グラフのボタンなどを押すと良いです。

12．ExcelやR等で解析する場合は、データをタブ区切りテキスト形式でExportする必要があります。Exportしたいノードをクリックして(全部Exportする場合は全部選択(WidnowsならCtrl+a)して)、「File」→「Export」→「CSV Format」をクリックします。

13．Exportするデータを「taxonPath_to_count」に変更します。(ほかのデータ形式でも勿論可)

14．適当な名前を付けて保存します。

ExportしたファイルをExcelで開くには、Excelを起動しておき、ExportしたファイルをExcel上にドラッグアンドドロップすれば良いです。

Excelでデータの概要を把握するのに役立つテクニックとして、条件付き書式を設定することで、データの大小を一目でわかるようにできたりします。

そのほか、「データ」→「フィルター」を使ってみたり、グラフを描いてみたりするのが通常の解析の流れになるかと思います。

各班次の内容について「目的」、「方法」、「結果」、「考察」の4つのパートを明確に区別してプレゼンテーションを作成してください。班ごとに発表し、発表時間は質疑応答を入れて30分。

X班．食品の品種判別 by サンガー
X班．三四郎池のeDNA
X班．発酵食品のメタゲノム
X班．三四郎池のメタゲノム

各テーマごとに例えば下記のような項目について考察をすること。インターネットを積極的に使用して調べることを推奨します。また、ある程度調べてもわからないことがあればTA・スタッフに聞いてみてください。

・X班．食品の品種判別 by サンガー

NCBIのデータベースとMitoFishのデータベースを比べて、ヒットした種が同じかどうか調べ、どちらのデータベースのほうが良さそうか考えてみる。

ネガティブコントロールでもPCR増幅してしまった理由を考えて、どうすればネガティブコントロールで増幅しないようにできるか、どうやって検証するか考える。

手法で詳しく説明して欲しい箇所：「DNA抽出」（使用したキットはDNeasy Blood & Tissue Kitsです。）

・X班．三四郎池のeDNA

検出された魚は三四郎池に棲息していそうな魚かどうか。

二年前の三四郎池のデータとも比較してみてください。http://suikou.fs.a.u-tokyo.ac.jp/yosh_data/2021jissyu/2021nanopore.zip (group2-12S-Sanshiroike1.fq)

手法で詳しく説明して欲しい箇所：「電気泳動、DNA精製」（使用したキットはFastGene™ Gel/PCRExtractionキットです。）

・X班．発酵食品のメタゲノム

今回発酵食品で検出されるバクテリアはほぼ1種類だと思うので、精度の悪いナノポアのリードの精度を向上させる方法を実践してみてください。具体的にはGeneiousでマルチプルアライメントを作成して、コンセンサス配列を作ることで、NCBIのBlastで一致率99%程度のヒットが得られるようになることを確認し、ナノポアのリードはどのような間違いが多いのか考察してみてください。

加工食品から検出された魚は妥当でしょうか。No Hitのリードを抜き出して、NCBIのBLASTにかけてみると何がヒットしますか？（リードを抜き出す例： ./seqkit grep -rp "1e2f600e-220b-4144-93b0-75ccd2c537de:35:1568:-1:bac-27F-BC05:bac-1492R" ./2022nanopore/y2022-group1-bacteria-16S-Sanshiro.fq）

手法で詳しく説明して欲しい箇所：「PCR」（使用したDNAポリメラーゼはrepliQa HiFi ToughMixです。AmpliTaq GoldやEx Taqといった他の酵素と比較して、どういった特徴があるでしょうか。）

・X班．三四郎池のメタゲノム

検出されたバクテリアは淡水環境で良く検出されているでしょうか？

二年前の三四郎池のデータとも比較してみてください。http://suikou.fs.a.u-tokyo.ac.jp/yosh_data/2021jissyu/2021nanopore.zip (group2-16S-Sanshiroike1.fq)

手法で詳しく説明して欲しい箇所：「ナノポアシーケンシング」（使用したライブラリー調整キットはSQK-LSK110です。公式マニュアル：http://suikou.fs.a.u-tokyo.ac.jp/yosh_data/2022jissyu/amplicons-by-ligation-sqk-lsk110-ACDE_9110_v110_revT_10Nov2020-minion.pdf )

来週のプレゼン資料の完成版をファイルに保存して、発表時に提出すること。
